施工經費有限，采用光纖布線太貴！
布線施工繁瑣，設計、施工周期長！
新增監控項目，布線施工破壞裝修！
無線傳輸解決方案，解決園區傳輸煩惱

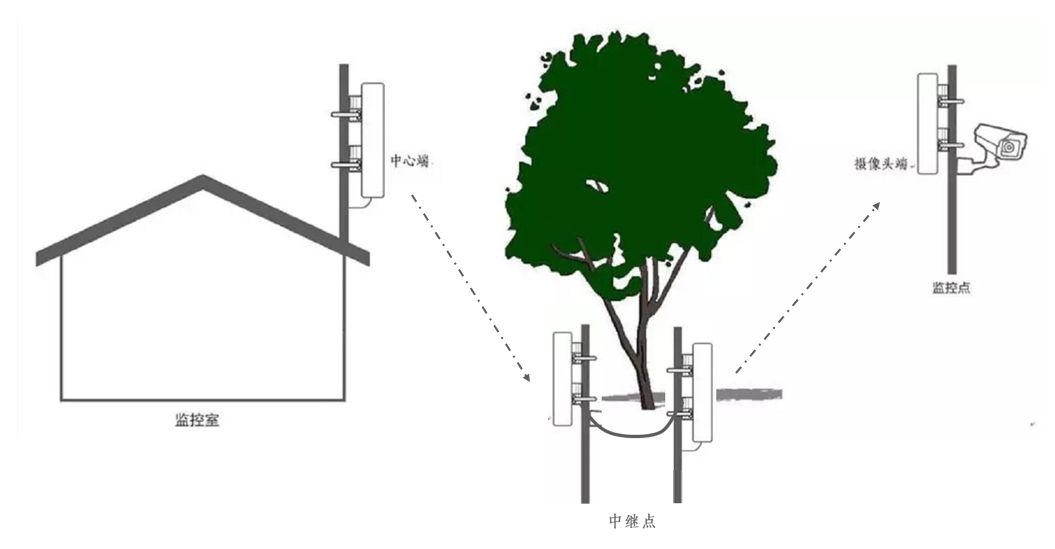

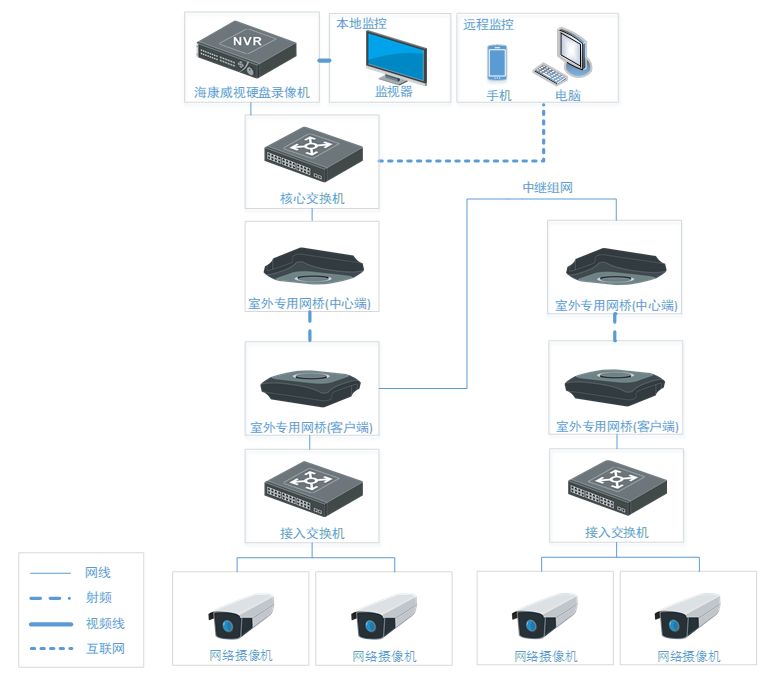

01 方案架構 采用海康威視前端攝像機實現現場的圖像高清采集，通過無線網橋的中心端與客戶端間的信號傳輸。利用中繼組網的方式，將信號穩定傳至距離較遠的后端存儲設備，實現存儲及其他功能。 02 實施說明 1）網橋選型說明 搭建園區無線傳輸網絡時，網橋點位分布和型號選擇主要考慮：安裝點位、物體遮擋、傳輸距離及傳輸帶寬等四個因素。 安裝點位：網橋的安裝點位可以與攝像機安裝點位相同，可分布于圍墻周界處。選點應盡量使網橋處于空曠空間，無遮擋。 物體遮擋：網橋傳輸需要面對面、無遮擋傳輸。若傳輸過程中無法避免有建筑物、樹枝、廣告牌等物體遮擋，可考慮采用中繼組網方式繞過障礙物進行傳輸。 傳輸距離/傳輸帶寬：網橋的型號選擇先需要考慮傳輸距離，再依據實際帶機量選擇合適型號。經銷無線網橋的適用傳輸距離和帶機量參數可參考下表。 以一個園區無線網橋?qū)嶋H案例為例，更好說明網橋選型方法和點位分布。 園區共需監控點位8個，分別為：A、B、C、D、E、F、G和H。其中F點距離回傳點較近且各點至F點傳輸帶寬充足，因此先于F點進行視頻匯聚，再通過1對無線網橋?qū)⒁曨l回傳至回傳點。 所有路數的監控視頻都為1080P H.265模式（即2M碼流），其中A→H→G→F為8路，B→C→D→E→F為9路。每個點位的具體視頻路數如下。 A、B點至F點所需要的帶機量分別為8路和9路，所以各點位采用帶機量更高的室外3公里無線網橋（DS-3WF03C-E/D），以保證有足夠傳輸帶寬。 F點為匯聚點，總共19路視頻。由于回傳點傳輸帶寬需求更大，F(xiàn)點使用一對海康威視行業網橋?qū)⒁曨l回傳至回傳點。 2）中繼組網說明 以無線鏈路A→H→G為例進行說明該如何進行中繼點的設備搭建。 1、中繼點網橋接入。如拓撲圖所示，將兩對網橋中的一個攝像機端網橋與另外一對網橋的中心端通過網線直連進交換機中，作為中繼點。 2、中繼點攝像機接入。中繼點的兩個無線網橋，與攝像機（2個槍機、1個球機），均采用有線方式接入交換機。 03 方案亮點 易安裝 避免傳統布線走線，節省布線工作，提高工作效率和減少施工時間。 零配置 采用出廠網絡名稱唯一，頻率自動設置機制，用戶無需設置，即可使用。 穩傳輸 采用自動調頻機制，減少其他信號干擾，攝像機畫面更清晰，傳輸不卡頓。 省存儲 支持H.265編碼方式，能夠節省大量存儲，減少購買硬盤成本。 省成本 相對于采用傳統光纖布線，無需購買光纖線纜，節省大量成本。
